Для многих инженеров гальванометры остаются знакомыми, но загадочными устройствами. Как устранить перегрев в углах при лазерной маркировке с помощью управления? Почему традиционное пошаговое сканирование лазерного луча приводит к ошибкам единообразия лазерной печати на больших деталях? Почему легкие маленькие гальванометры достигают высоких скоростей, а большие — запаздывают?

Данная статья исследует фундаментальные принципы и логику управления лазерными сканирующими гальванометрами.

Ключевые аспекты управления

• Компромисс между управлением лучом и инерцией двигателя. Гальванометры используют катушки, приводимые в движение силой Лоренца в магнитном поле для поворота зеркал. Компромисс между крутящим моментом и инерцией зеркала определяет производительность.

• Разрыв между командой и исполнением: современные лазерные системы не просто пассивно отслеживают задание. Они используют упреждающее управление для прогнозирования траекторий и снижения риска ошибки.

• Стабильность в микросекундах: подавление дрожания и теплового дрейфа достигается за счет сервоконтуров с высокой полосой пропускания, демпфирования и температурной компенсации.

• Согласованное движение для непрерывного сканирования больших площадей: команды движения декомпозируются между зеркалом и платформой, синхронизируясь для устранения ошибок.

Принцип работы сканирующих гальванометров

1. Отклонение луча
Сканирование лазерного луча — это, по сути, его направленное управление. Без отклонения лазер создает статичное пятно, что неприемлемо для динамических процессов. В отличие от резонансных многогранных зеркал или акустооптических дефлекторов, гальвосканеры дают высокую скорость, точность и произвольное векторное позиционирование под управлением компьютера.

2. Механика гальвомотора
В основе гальванометра лежит прецизионный качающийся двигатель. Катушка с током в поле постоянного магнита создает крутящий момент, пропорциональный току — та же физика, что и в аналоговых измерительных приборах, но вместо стрелки установлено зеркало. Замкнутый контур обратной связи удерживает зеркало под заданным углом.

3. 2D-сканирование
Типичная сканирующая головка использует два гальванометра с ортогональными осями. Луч последовательно отражается от X-зеркала, а затем от Y-зеркала, работая во всей плоскости (X, Y), что критически важно для произвольного векторного сканирования.

4. Переход и маркировка

• Движение перехода (Jump): лазерный луч выключен — гальванометры быстро перемещаются к началу следующего участка маркировки.

• Движение маркировки (Mark): лазерный луч включен — гальванометры следуют по контролируемой траектории со строгим контролем ускорения и скорости.

Это подчеркивает дилемму «ускорение против инерция»:

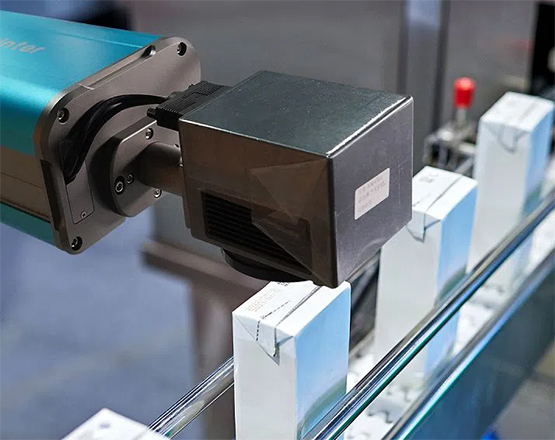

• Маленькие зеркала: низкая инерция и высокое ускорение. Идеально для быстрых применений с малым пятном, например, промышленная маркировка упаковки.

• Большие зеркала: высокая инерция и медленнее отклик, но выше стойкость к мощности. Подходит для сварки, резки, крупноформатной 3D-печати.

Системная интеграция и компоненты

Полная сканирующая система включает:

• Лазерный источник – генерация луча
• Расширитель пучка - уменьшает расходимость
• Гальванометры X/Y – управление лучом
• F-Theta линза - сфокусированное пятно
• Управляющая плата + ПО - замкнутый контур управления

Гальвомоторы

• С подвижным магнитом: наиболее распространены. Катушки статичны, что минимизирует инерцию ротора и улучшает резонансные характеристики.

• С подвижной катушкой: лучшая эффективность крутящего момента, но повышенная инерция.

• Высокоточные предварительно нагруженные шарикоподшипники дают жесткость и долговечность.

Зеркала

• Апертура: определяет максимальный диаметр обрабатываемого луча.

• Материал подложки: кремний (ИК-диапазон, высокая мощность), плавленый кварц (УФ-диапазон, сверхбыстрые импульсы).

• Покрытие: диэлектрическое покрытие с отражением >99.5% для высокой отражательной способности и низкого поглощения.

F-Theta линза
Корректирует кривизну поля и обеспечивает линейное перемещение пятна (y′ ≈ f·θ), поддерживая равномерную фокусировку и распределение энергии по всему полю сканирования.

Расширитель луча
Уменьшает расходимость луча и размер пятна для повышения разрешения. Распространены схемы Кеплера (с фокальной точкой) и Галилея (компактная, без внутренней фокальной точки).

Комментарий начальника инженерно-технического отдела ООО «ВА Системс», Владимира Демина:

- Суть в одном фундаментальном компромиссе: либо вы выбираете скорость и филигранную точность с лёгкими зеркалами, либо мощность — с тяжёлыми. Но производительность определяет не столько механика, сколько интеллект системы. Сегодня это не просто исполнитель, а комплекс с предиктивным управлением, где контроллер заранее просчитывает траекторию, компенсирует инерцию и подавляет вибрации. Без этого невозможно добиться стабильного качества на больших скоростях.
